削峰填谷与电能质量综合治理系统，其特征在于它包括三相逆变器模块INV1、三相逆变器模块INV2、直流支撑电容、双向晶闸管模块、控制器I、控制器II、变压器T2、直流母线、直流‑直流变换器和蓄电池；其优越性：
1、本使用了可快速关断晶闸管技术，不但具有极快的响应速度、待机效率高、工作稳定，而且结构简单，有效地节约了产品成本，便于维护，易于操作，性价比较高；
2、可以实现有源滤波，无功补偿，三相不平衡补偿功能；
3、同时具备电力削峰填谷功能和不间断电源功能，这样不仅为企业节省用电成本，还可以提高企业经济效益。
【技术实现步骤摘要】
(一)
：本专利技术属于电力设备
，涉及电能质量治理方向，尤其是一种削峰填谷与电能质量综合治理系统及工作方法。(二)
技术介绍
：电厂通常为全天候持续发电，如果所发出的电无法被及时消纳，用于发电的能源利用率则会降低，特别对新能源发电。一个发电厂发电能力通常是相对固定的，然而用电高峰通常在白天，这样就造成白天电不够用的现象，晚上则成为用电低谷，造成发电能源利用率降低，针对该问题电力系统通过峰谷分时电价手段将一部分高峰负荷挪到低谷期，以达到节约能源的目的。峰谷分时电价是指根据电网的负荷变化情况，将每天24小时划分为高峰、平段、低谷等多个时段，对各时段分别制定不同的电价水平，以鼓励用电客户合理安排用电时间，削峰填谷，提高电力资源的利用效率。然而很多企业生产时间相对固定，因此通过储能方式实现削峰填谷已经被越来越多企业采用。尤其随着蓄电池和电力电子技术的发展，基于蓄电池大容量削峰填谷模式已经得到广泛应用。对于对供电可靠性要求较高的高端制造业，相应的解决方案主要为重要敏感负荷配置不间断电源(UPS——Uninterrupted power supply)，在线式UPS在线损耗较大且成本较高，后备式UPS响应速度较慢无法满足敏感负荷的要求，同时不间断电源也是基于蓄电池储能实现，从而导致削峰填谷储能系统与不间断电源储能系统重复使用，大大增加了生产投资，降低了企业用电效率。同时随着谐波污染，功率因数低，三相不平衡等电能质量问题日益凸显，相应的解决方案主要有源滤波器(APF——Active power filters)，静止无功补偿发生器(SVG——Static Var...
【技术保护点】

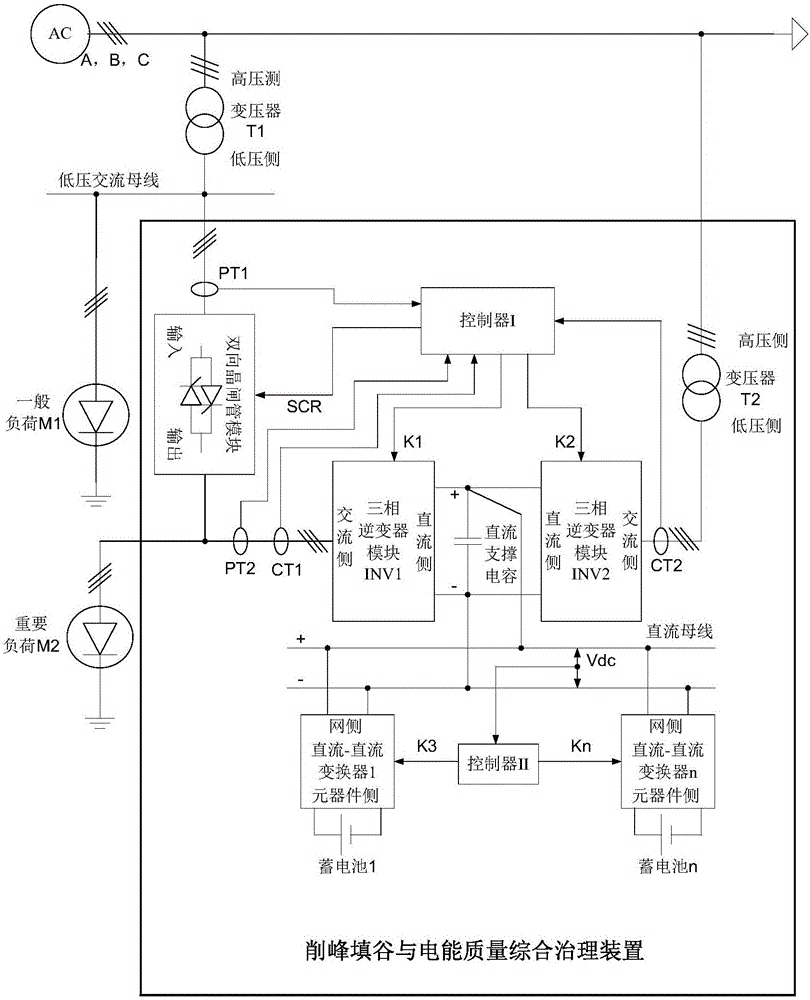

一种削峰填谷与电能质量综合治理系统，包括电网、变压器T1、重要负荷M2、电压互感器PT1、电流互感器CT1、电压互感器PT2和电流互感器CT2，其特征在于它包括三相逆变器模块INV1、三相逆变器模块INV2、直流支撑电容、双向晶闸管模块、控制器I、控制器II、变压器T2、直流母线、直流‑直流变换器和蓄电池；其中，所述三相逆变器模块INV1与三相逆变器模块INV2呈直流侧背靠背连接方式；所述直流支撑电容并联在三相逆变器模块INV1与三相逆变器模块INV2的直流侧之间；所述的双向晶闸管模块的输入端与电网内变压器T1的低压侧连接，其输出端与重要负荷M2相连；所述控制器I的输入端分别通过电压互感器PT1和电流互感器CT1采集双向晶闸管模块的输入端与三相逆变器模块INV2的交流侧的电压采样信号与电流采样信号，同时通过电压互感器PT2和电流互感器CT2分别采三相逆变器模块INV1交流侧的电压采样信号和电流采样信号；所述控制器I的输出端分别与双向晶闸管模块、三相逆变器模块INV1与三相逆变器模块INV2的输入端连接；所述控制器II的输入端采集直流母线上的电压采样信号，其输出端与直流‑直流变换器的输入...
【技术特征摘要】
1.一种削峰填谷与电能质量综合治理系统，包括电网、变压器T1、重要负荷M2、电压互感器PT1、电流互感器CT1、电压互感器PT2和电流互感器CT2，其特征在于它包括三相逆变器模块INV1、三相逆变器模块INV2、直流支撑电容、双向晶闸管模块、控制器I、控制器II、变压器T2、直流母线、直流-直流变换器和蓄电池；其中，所述三相逆变器模块INV1与三相逆变器模块INV2呈直流侧背靠背连接方式；所述直流支撑电容并联在三相逆变器模块INV1与三相逆变器模块INV2的直流侧之间；所述的双向晶闸管模块的输入端与电网内变压器T1的低压侧连接，其输出端与重要负荷M2相连；所述控制器I的输入端分别通过电压互感器PT1和电流互感器CT1采集双向晶闸管模块的输入端与三相逆变器模块INV2的交流侧的电压采样信号与电流采样信号，同时通过电压互感器PT2和电流互感器CT2分别采三相逆变器模块INV1交流侧的电压采样信号和电流采样信号；所述控制器I的输出端分别与双向晶闸管模块、三相逆变器模块INV1与三相逆变器模块INV2的输入端连接；所述控制器II的输入端采集直流母线上的电压采样信号，其输出端与直流-直流变换器的输入端连接；所述变压器T2的高压侧与电网电源AC连接，其低压侧与逆变器INV2的交流侧连接；所述直流母线与三相逆变器模块INV1与三相逆变器模块INV2的直流侧连接，同时与直流-直流变换器的网侧连接；所述蓄电池连接在直流-直流变换器的元器件侧
2.根据权利要求1所述一种削峰填谷与电能质量综合治理系统，其特征在于所述双向晶闸管模块由三个双向晶闸管组成。
3.根据权利要求1所述一种削峰填谷与电能质量综合治理系统，其特征在于所述蓄电池组由蓄电池单体以串并联的方式组成。
4.根据权利要求1所述一种削峰填谷与电能质量综合治理系统，其特征在于所述直流支撑电容可以是电解电容，也可以是薄膜电容。
5.根据权利要求1所述一种削峰填谷与电能质量综合治理系统，其特征在于所述三相逆变器模块INV1与三相逆变器模块INV2的电路结构可以是三相桥逆变器结构、三电平逆变器结构或三个单相逆变器结构中的一种与LCL滤波器组成。
